平面和曲面各向异性涂层的模拟与分析

摘要

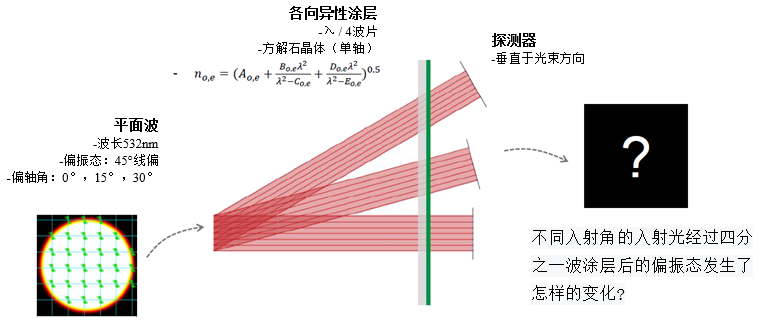

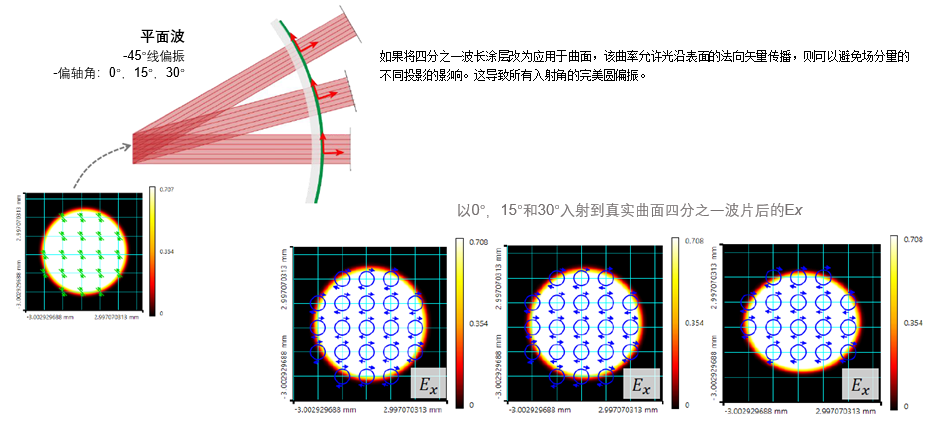

VirtualLab Fusion 能够在光学元件的表面添加双折射涂层，即各向异性介质层，以利用光学系统中偏振控制和多路复用的额外自由度。 在这个例子中，我们介绍了这个特性——在表面上添加各向异性涂层——并分别研究了 lambda/4 涂层在平面和曲面上的偏振转换。

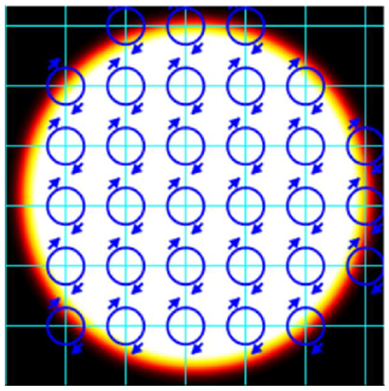

四分之一波片的偏振转换

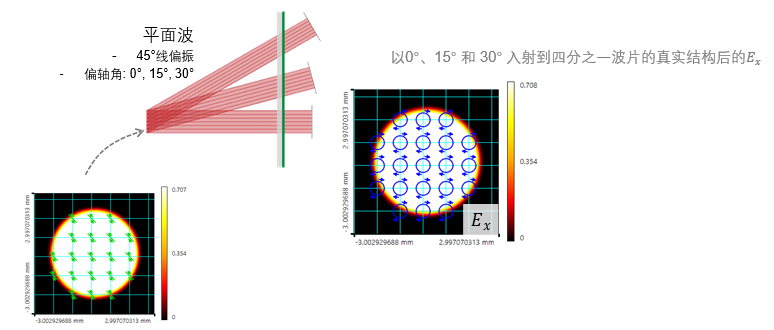

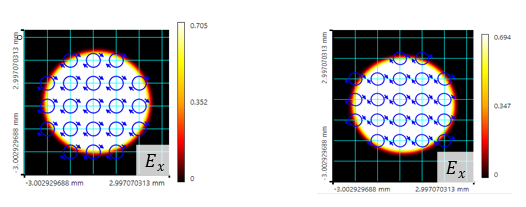

另一个可能影响偏振转换的附加效应是入射角。 由于场分量在板平面上的投影，所得偏振态将随着角度的增加而变得更加椭圆。
