VirtualLab Fusion应用：具有高数值孔径的反射显微镜系统

摘要：



在单分子显微成像应用中，定位精度是一个关键问题。由于某一方向上的定位精度与该方向上图像的点扩散函数（PSF）的宽度成正比，因此具有更高数值孔径（NA）的显微镜可以减小PSF的宽度，从而提高定位精度。在这个案例中，我们演示了具有0.99数值孔径（Inagawa et al，2015）的非常紧凑的反射显微镜系统的建模，并将使用VirtualLab Fusion的快速物理光学技术得到的结果与参考结果进行比较。

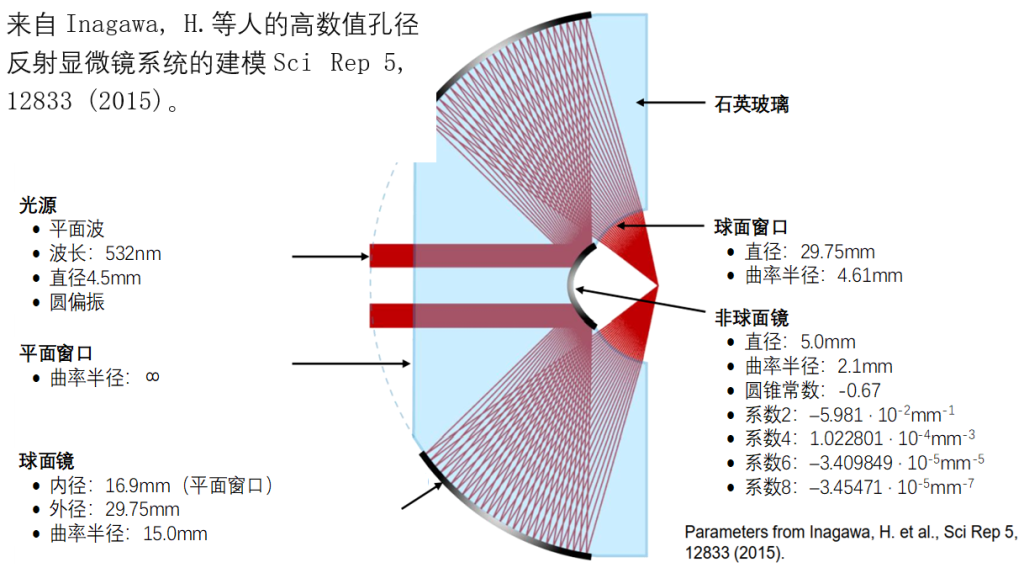

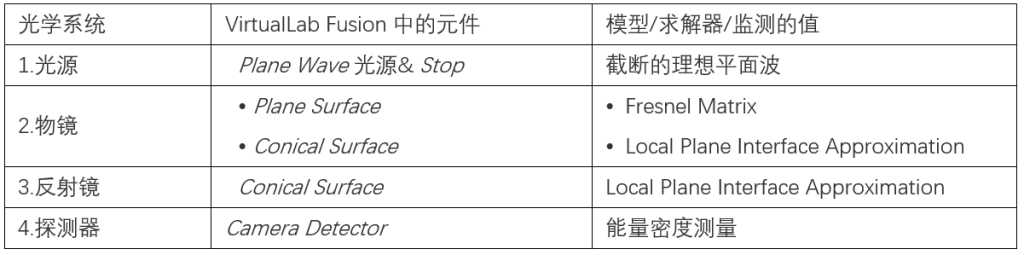

任务描述：

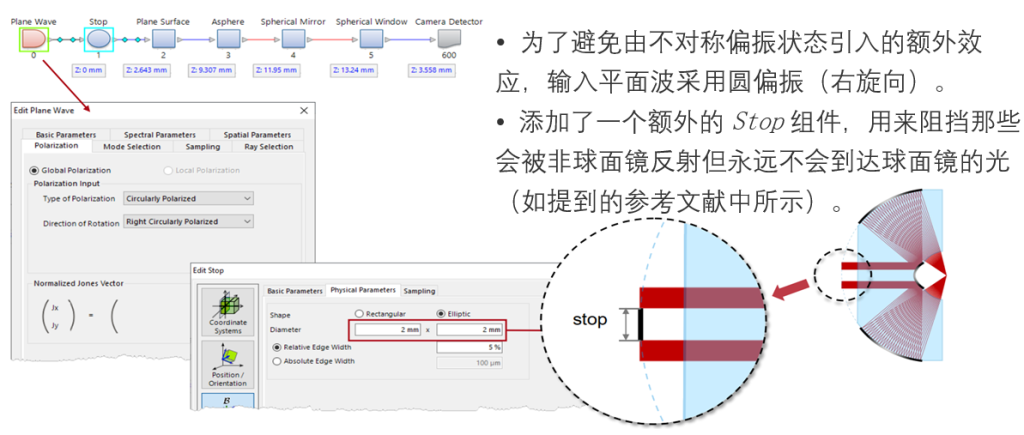

系统构建模块 – 光源

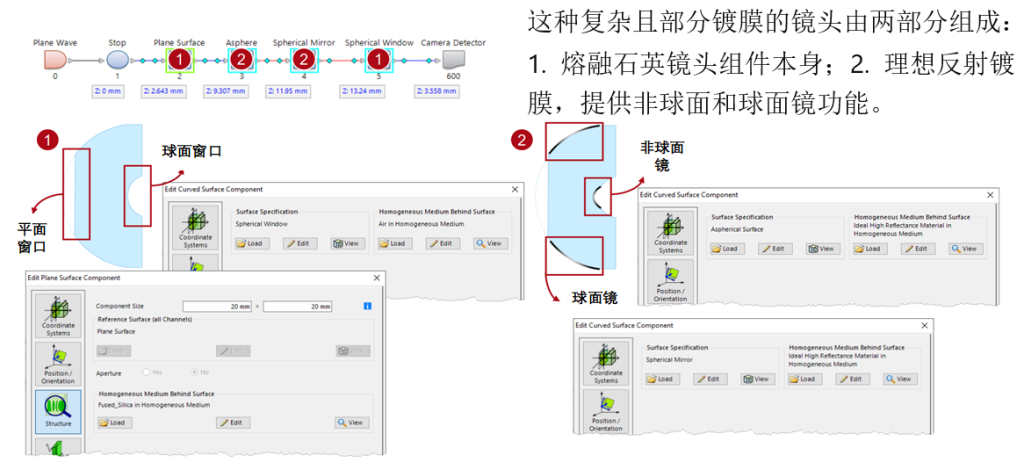

系统构建模块 – 物镜

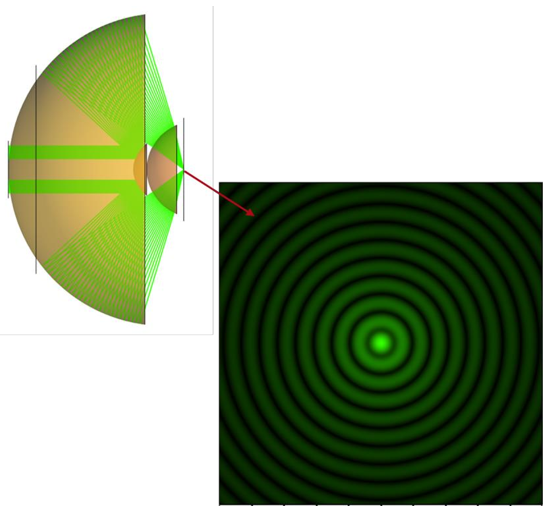

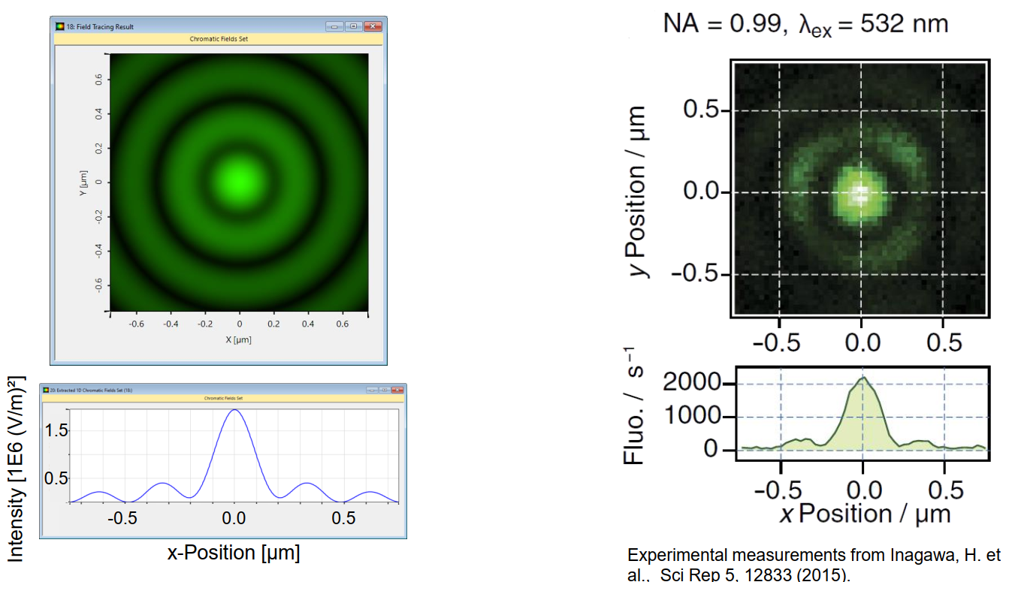

总结

光线追迹结果

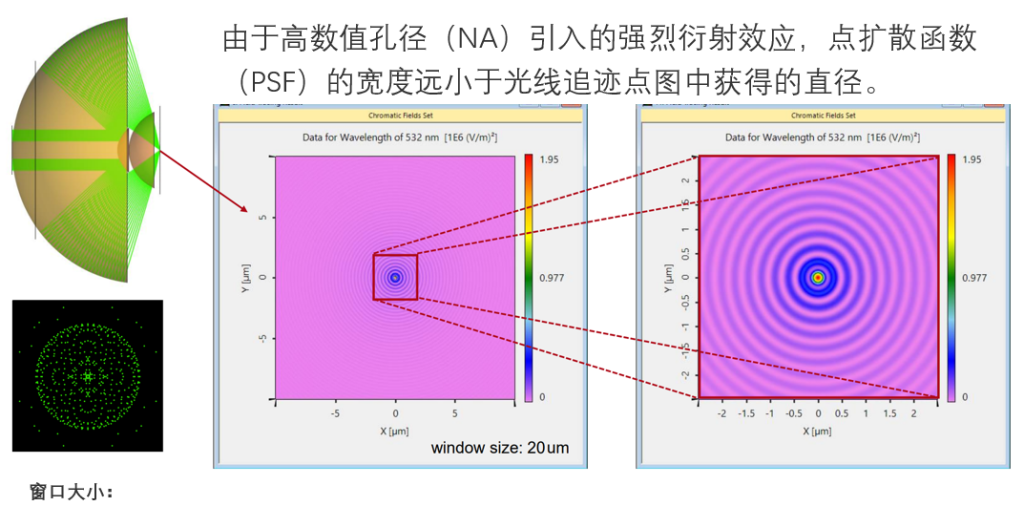

结果：场追迹（伪色彩）

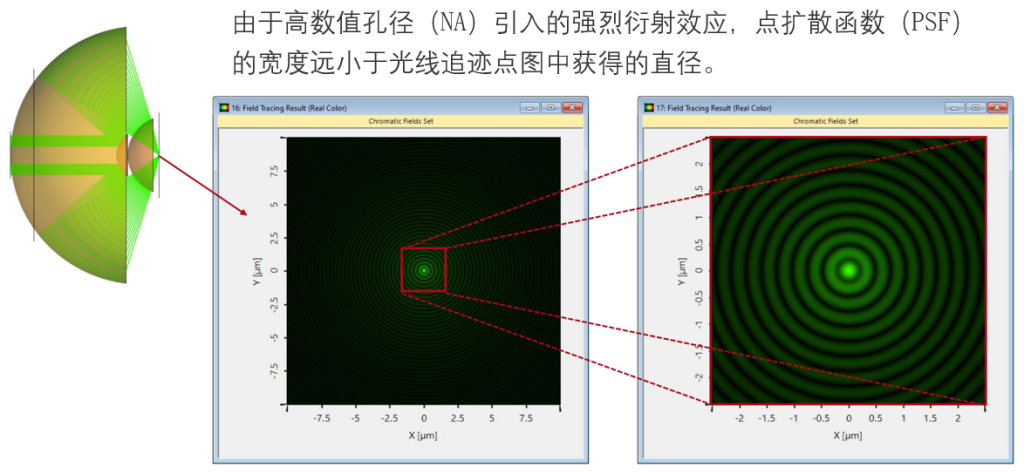

结果：场追迹（真实色彩）
